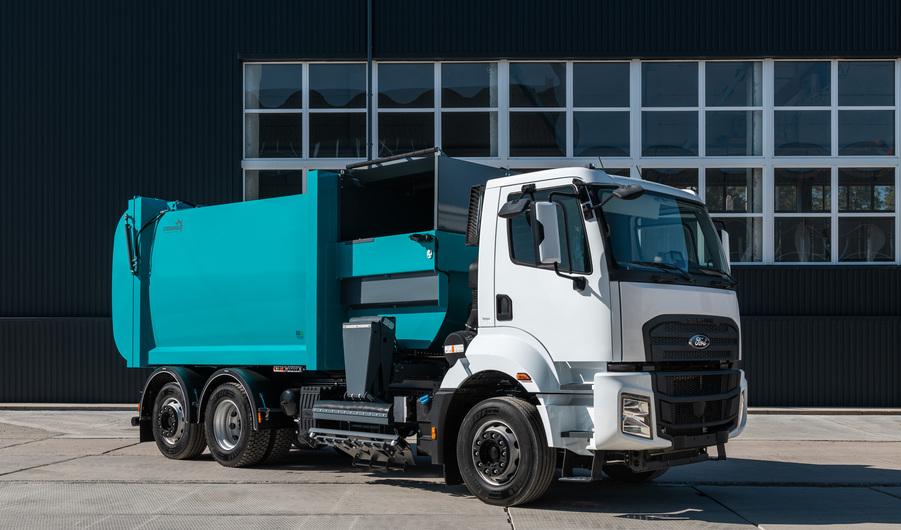

СМІТТЄВОЗ БОКОВОГО ЗАВАНТАЖЕННЯ НОВОГО ЗРАЗКА

КОНСТРУКЦІЯ НАВІСНОГО ОБЛАДНАННЯ СМІТТЄВОЗА:

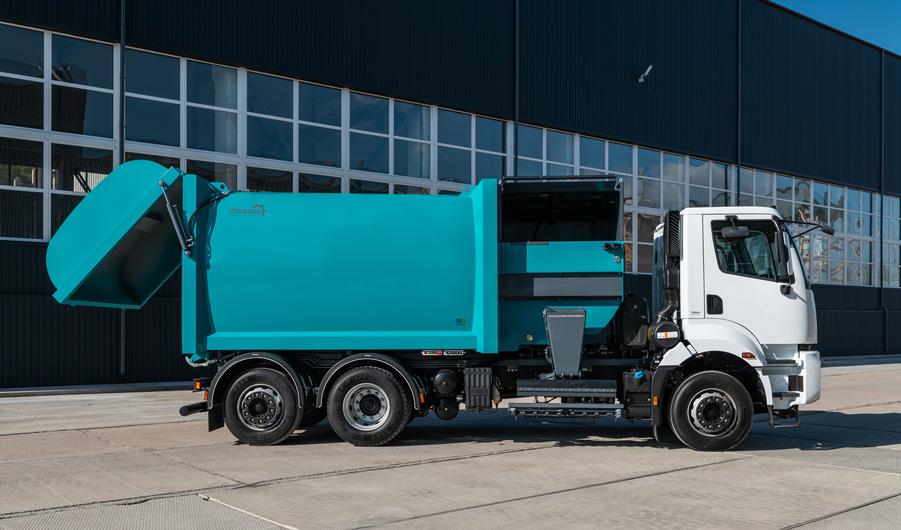

·         Задній борт шарнірно з'єднаний з кузовом. Він керується двома гідроциліндрами і має замок, що фіксується (або відмикається) окремою парою гідроциліндрів.

·         Пресувальна станція приварена до передньої стінки кузова. У ній встановлено прес маятникового типу, який, керуючись двома гідроциліндрами, завантажує та пресує відходи безпосередньо в кузов.

·         Приймальний бункер прикручений зверху до пресувальної станції для завантаження відходів. На бункері розміщена кришка на шарнірах, обладнана упорними роликами, які слугують опорою для сміттєвого бака під час його розвантаження.

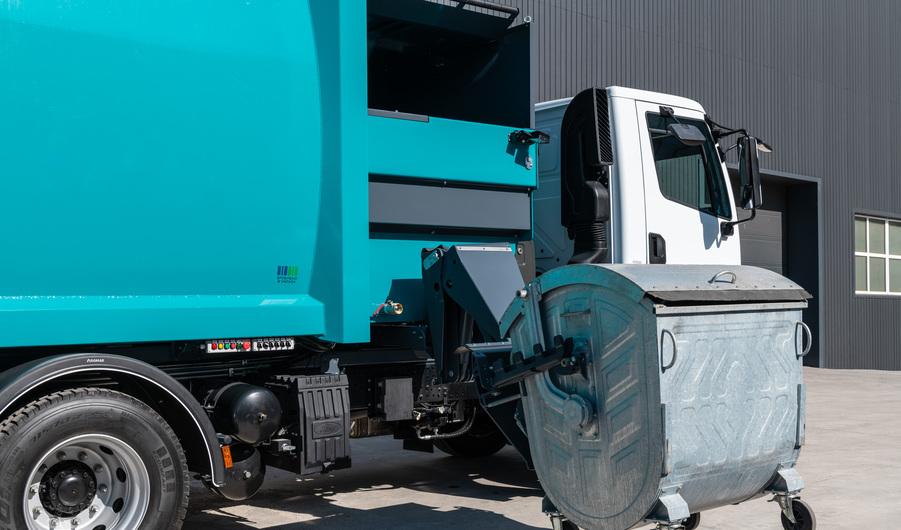

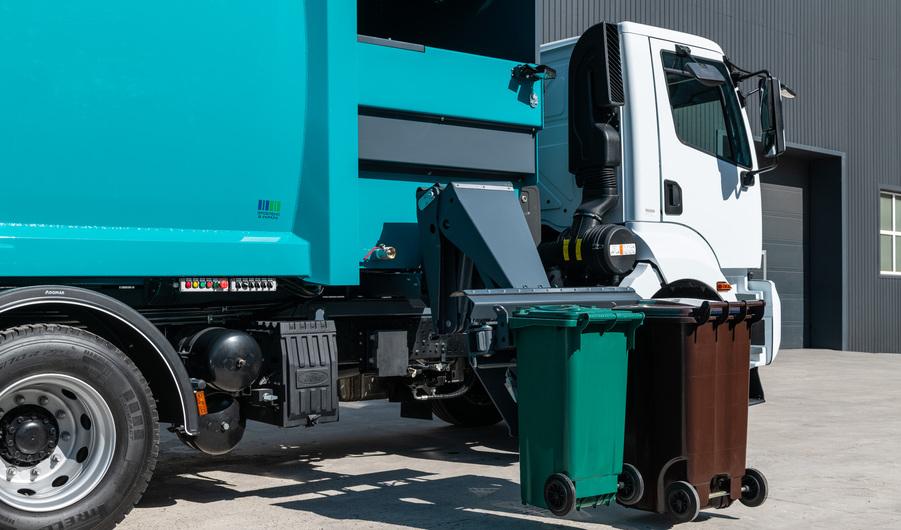

·         Завантаження відходів здійснюється маніпулятором, який приводиться в дію чотирма гідроциліндрами та двома пневмоциліндрами.

Гідравлічний привід керує роботою таких компонентів:

1.       Маніпулятором

2.       Маятниковим пресом

3.       Механізмом підйому кузова

4.       Задньою та верхньою кришками

5.         Керування системою здійснюється з двох робочих місць:

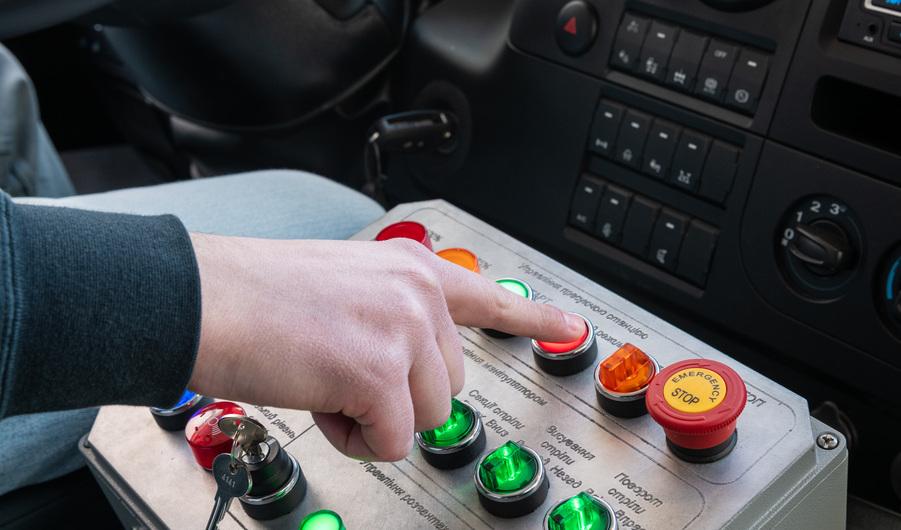

6.       З панелі керування, розташованої в кабіні водія.

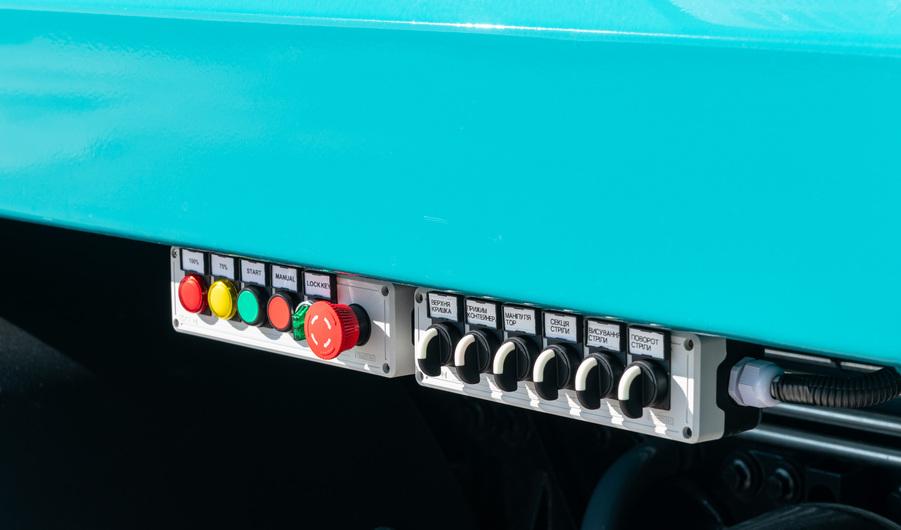

7.       Зовнішньої панелі, розміщеної на передній правій частині кузова.

8.         Може бути додатково оснащений пристроєм для прибирання снігу.

Характеристики:

·  Блок автоматичного завантаження працює в ручному, автоматичному та напівавтоматичному режимах.

·  Роботу виконують 2 людини: водій і один оператор.

·  Кузов має напівкруглий верх, напівкруглі борти та задню кришку, виготовлений із сталевих листів товщиною 4 мм, посилений гнутими профілями товщиною 5 мм.

·  Гумове ущільнення забезпечує щільне прилягання кришки до корпусу.

·  Завантаження, пресування і вивантаження відходів здійснюється при 950 об/хв.

· Маніпулятор має гідравлічний замок для запобігання мимовільному опусканню стріли.

·  Гідравлічний замок запобігає мимовільному закриттю задньої кришки.

·  Високоякісна гідравлічна система з міцними шлангами, що відповідають європейським стандартам DIN, виключає розриви і витоки масла.
